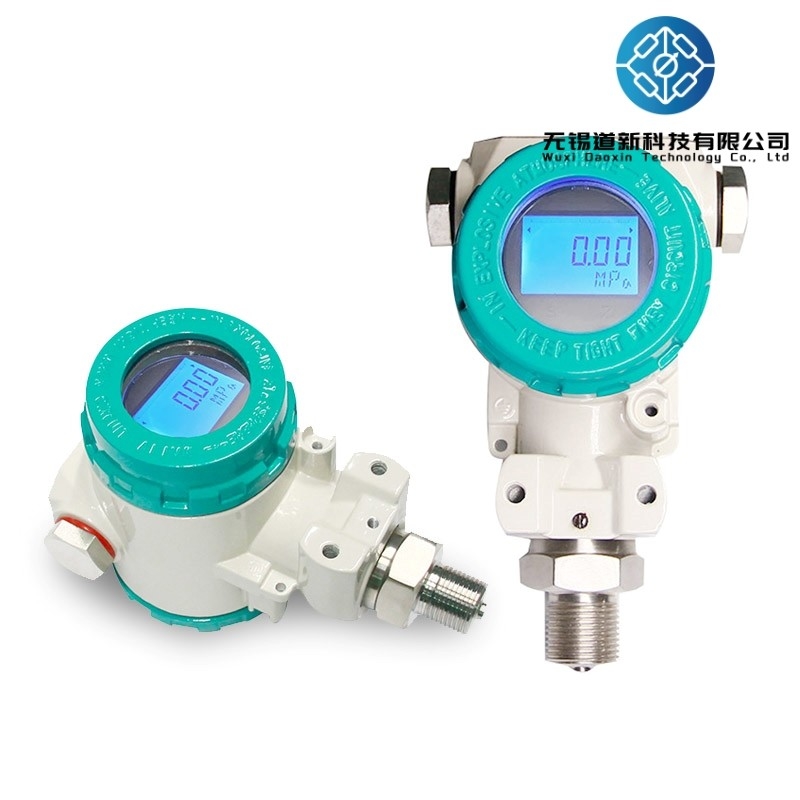

Hooggevoelige en nauwkeurige druktransmitter voor het meten van gasdamp en vloeistof

Overzicht

De model 2088 druktransmitter is zeer gevoelig, nauwkeurig en heeft een sterke overbelasting weerstand.met een hoge integratie van sensor en versterkingscircuitHet apparaat is voorzien van een aluminiumhousing met een geverfd oppervlak, zonder aanpassing van het nulpunt en de winst van het circuit.zuur- en alkalisch bestand, en is stabiel en betrouwbaar op de lange termijn.

Belangrijkste technische parameters

Werkingsbeginsel

De Model 2088 drukzender gebruikt een geïmporteerde drukchip.De gevoelige componenten worden gemaakt met behulp van diffusie of ionimplantatietechnieken om weerstanden te vormen en ze te verbinden in een Wheatstone brugEen drukgevoelig diafragma wordt onder de brug gevormd met behulp van micromechanische verwerkingstechnologie.een lineair uitgangssignaal dat evenredig is met de toegepaste druk,Door een gelijkstroombron aan de Wheatstone brug aan te brengen, wordt een gelijkstroomspanningssignaaluitgang gegenereerd. Deze wordt vervolgens omgezet via een secundair omrekencircuit om een twee-draad 4-20mA-uitgang te bereiken.

Kenmerken

Goed stabiel: de langetermijnstabiliteit op volle schaal en in nulpunt kan 0,2% FS/jaar bereiken.en minder dan 00,5% FS over het gehele toelaatbare werktemperatuurbereik.
voorzien van omgekeerde bescherming en stroombeperkende beschermingscircuits, waardoor schade aan de zender wordt voorkomen als de palen tijdens de installatie omgedraaid worden,en automatisch beperken van de stroom tot 35mA in geval van afwijkingen.
Solid-state structuur zonder bewegende onderdelen, hoge betrouwbaarheid en lange levensduur.
In staat tot zeer nauwkeurige metingen van luchtdruk, water, olie, enz., onverlet door de kwaliteit van het gemeten medium.
Makkelijk te installeren, met een eenvoudige structuur, economisch en duurzaam.
