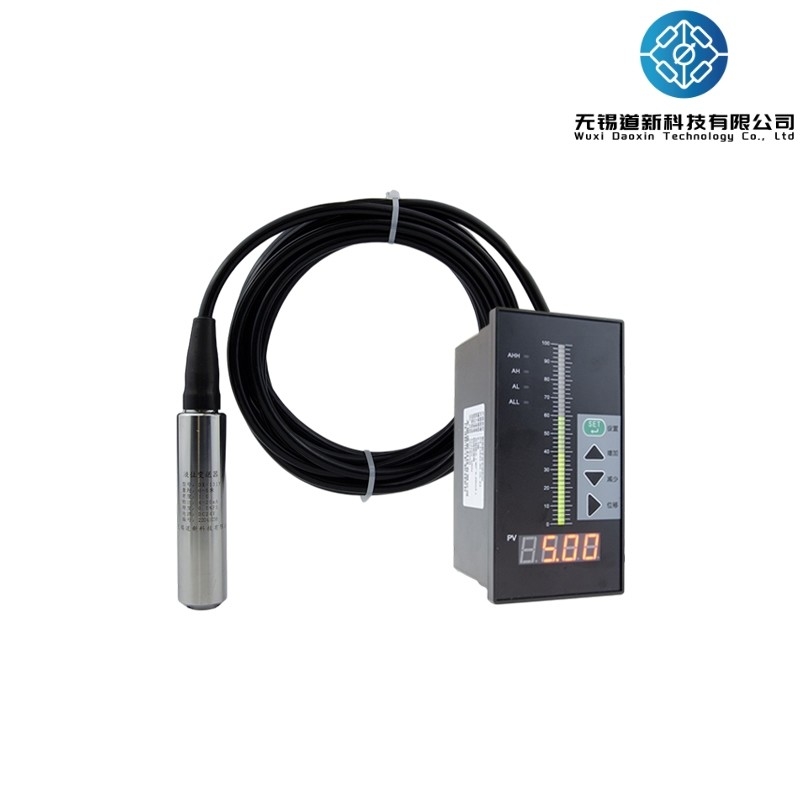

Geavanceerde vloeistofniveau-transmitter voor watervoorziening en -afvoer

Overzicht

De onderwater hydrostatische niveaumeter (zender) is een instrument dat werkt volgens het principe dat de statische druk van de te meten vloeistof recht evenredig is met de hoogte ervan.Het maakt gebruik van het piezoresistieve effect van diffusie silicium of keramische gevoelige elementen om statische druk om te zetten in een elektrisch signaalNa temperatuurcompensatie en lineaire correctie door de digitale rekeneenheid wordt het omgezet in een standaard 4-20mA gelijkstroomsignaaluitgang.Dit instrument wordt veel gebruikt in systemen en industrieën zoals petrochemie, metallurgie, elektriciteitsopwekking, farmaceutische producten, watervoorziening en -afvoer en milieubescherming.

Belangrijkste technische parameters

Werkingsbeginsel

Wanneer de niveauszender tot op een bepaalde diepte in de te meten vloeistof wordt ondergedompeld, wordt de druk op het blootgestelde oppervlak van de sensor gegeven volgens de formule:
P=p·g·H+Po
Waar:
P: Druk op het blootgestelde oppervlak van de zender
p: Dichtheid van de te meten vloeistof
g: Lokale zwaartekrachtversnelling
Po: Atmosferische druk boven het vloeistofoppervlak
H: Diepte van de in de vloeistof ondergedompelde zender
De druk van de vloeistof wordt via een roestvrijstalen ventilatieslang in de positieve drukkamer van de sensor geleid.terwijl de atmosferische druk Po is verbonden met de negatieve drukkamer van de sensor, waarbij de Po aan de achterkant van de sensor wordt afgewezen. Zo is de door de sensor gemeten druk p·g·H. Door de druk P te meten kan duidelijk de diepte van het vloeistofniveau worden bepaald.

Kenmerken

Hoge precisie en hoge stabiliteit
Eenvoudig te installeren en te gebruiken, de onderwaterniveauzender kan rechtstreeks in het medium worden ondergedompeld voor de meting
Solid-state structuur, geen bewegende onderdelen, hoge betrouwbaarheid en lange levensduur
met een vermogen van niet meer dan 50 W
Niet beïnvloed door de schuimvorming, sedimentatie of elektrische eigenschappen van het te meten medium
Breed bereik van temperatuurcompensatie
De onderzeese niveauzender bevat een omgekeerde polariteitsbescherming voor de stroomvoorziening en een overbelastingstroombeperkende bescherming.
