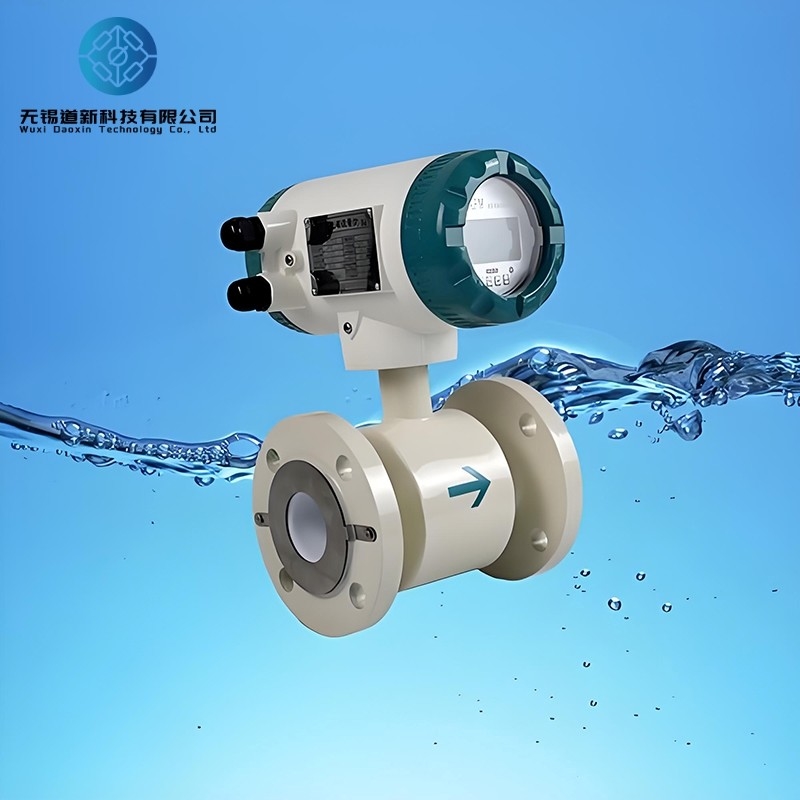

Precieze volumetrische inductie-stroommeter DN3 tot DN3000mm elektromagnetische stroomsensor

Elektromagnetische inductie-gebaseerde stroommeterreeks voor nauwkeurige volumetrische metingen

Overzicht

De elektromagnetische stroommeter is een inductie-instrument voor het meten van de volumetrische stroom van geleidende media.Het zorgt voor monitoring en weergave ter plaatse, terwijl het standaardstroomsignalen uitvoert voor opnameDe stroommeter wordt veel gebruikt in verschillende industrieën, zoals watervoorziening.,chemische industrie, kolenindustrie, milieubescherming, lichte industrie, metallurgie, papierindustrie, enz., voor het meten van de stroom van geleidende vloeistoffen.

Belangrijkste technische specificaties

Werkingsbeginsel

Op basis van de wet van Faraday van elektromagnetische inductie, worden een paar detectie-elektroden geïnstalleerd op de wanden van de meetbuis,rechthoekig op zowel de as van de buis als de magnetische krachtlijnenAls de geleidende vloeistof zich langs de as van de meetbuis beweegt, snijdt deze door de magnetische lijnen en genereert een geïnduceerde elektromotorische kracht (EMF).Dit EMF wordt gedetecteerd door de elektroden en is recht evenredig aan de doorstroming, gegeven door de formule:
E = KBVD
waar:
E Induced electromotive force;
K A coëfficiënt in relatie tot de verdeling van het magnetisch veld en de aslengte;
B Magnetische inductievermogen;
V
De afstanden tussen de elektroden (diameter van de meetbuis)
De sensor stuurt het geïnduceerde EMF als een stroomsignaal naar de converter, waar het wordt versterkt en verwerkt door middel van digitaal filteren en andere processen.De onmiddellijke en cumulatieve doorstroming worden weergegeven op een achtergrondverlichting dot-matrix LCDDe converter beschikt over een 4-20mA-uitgang en RS485-communicatieinterfaces, die HART- en MODBUS-protocollen ondersteunen.

Kenmerken

Eenvoudige sensorstructuur zonder bewegende onderdelen in de meetbuis, zodat de vloeistof vrij kan stromen.
In staat om de doorstroming in vuile, corrosieve of gesuspendeerde vaste-vloeibare tweefasige media te meten.
De nauwkeurigheid van de metingen wordt niet beïnvloed door de temperatuur, viscositeit, dichtheid en geleidbaarheid van het medium (binnen bepaalde grenzen).
De uitgang is slechts evenredig met de gemiddelde snelheid van het medium, ongeacht het stroomprofiel (of het nu laminair of turbulent is).
Snelle reactie zonder mechanische traagheid, in staat om onmiddellijke pulserende stroom en stroom in beide richtingen te meten.
Er is een breed scala aan industriële stroommeters beschikbaar.
