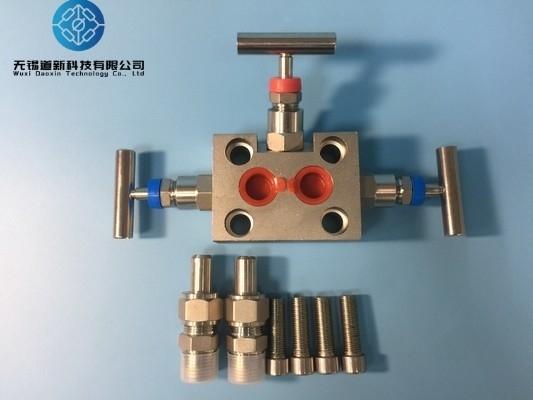

SS304 Druktransmitter manifold 3 Valve manifold voor druktransmitter

SS304 Druktransmitter versnellingsband hoge druk 3 weg

3 poortgasventielcollector voor differentialdrukzender

Productnaam: geïntegreerde drie-klepcollector

Productmodel: SF-SB ((304SS-3-MA6-NF2)

Productdraad: 1/2NPT ((F)

Productspecificaties: DN6

Toepasselijke temperatuur: 200°C (hoge temperatuur kan worden aangepast)

Nominale druk: 32,00 MPa (druk kan worden aangepast)

Materiaal: 20# 304SS 321 316SS 316L 2205 Monel 400

Productspecificaties:

1Samenstelling: De geïntegreerde drie-klepgroep bestaat uit een klepkarosserie, twee stopkleppen en een balansklep.

2Operatieprocedure: de werkingsprocedure bij inwerkingtreding van de geïntegreerde drie klepgroep en de differentialdrukzender:de twee afvoerkleppen op de differentialdrukzender openenVerwijder de lucht of het vuil uit de drukleiding, sluit de twee afvoerventielen en sluit vervolgens de afvoerventiel.de zender in gebruik kan worden genomen. De werkwijze van de online kalibratie van het nulpunt van de differentialdrukzender: eerst de balansklep openen en de twee afsluitkleppen sluiten,dan kan de nulpuntkalibratie van de zender worden uitgevoerd.

Inlaat (2×): M20×1.5/Ф14 (live-connected welding conduit) (centrale afstand 35 mm).

Uitlaat (2×): De middelste afstand van de methodeflens (verbonden met de zender) is 54 mm.

De middelste afstand van de 4 bouten gaatjes is 54 mm. ×41,3 mm.

Boltdraad: UNF7/16-20, M10 ×1.5, M12 ×1.75

Beperkte druk: 16MPa-40MPa, 3532PSi-6000PSi

Toepasselijke temperatuur: -65°F ((-54°C) 450°F ((232°C) 1200°F ((648°C)

De geïntegreerde drie-klepgroep kan worden aangesloten met: 3051, 3095, 1151, EJA, FX-2, FCX-A/C en Honeywell ST3000 serie zenders

Kenmerken ss316 watercollectorklep

1Handvat: roestvrij staal recht handvat.

2Pakken Cap realiseer je dat je buiten inpakken.

3. Bolt in de plaat helpen bevestigen van de naald klep op het, geen noodzaak om de verpakking te ontkoppelen
4. Het ontwerp van de volledige klep dekking voorkomen van het item ontkoppeling

Toepassingen van de 3-poortgasventielcollector

3 manier klep manifold kan de traditionele drie klep vervangen, en ondersteunen het gebruik van de binnenlandse en internationale differentialdruk zender, veel gebruikt in de elektriciteit, chemische,metallurgie, textiel automatische besturingssystemen en wetenschappelijk onderzoek
