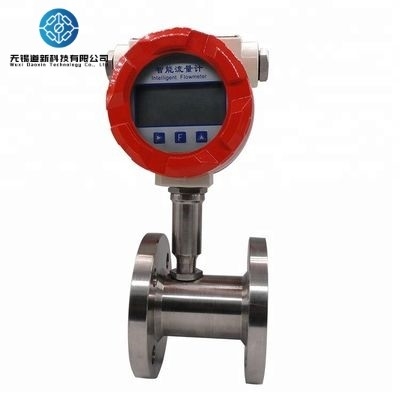

PN16-PN63 Mikroturbine-stroommeter voor druk

Name: PN16-PN63 Mikroturbine-stroommeter voor druk
Brand: Wuxi Daoxin Technology Co., Ltd.
SKU: DX-LWGYML
Availability: InStock

Productgegevens:

Plaats van herkomst:	China
Merknaam:	Wuxi Daoxin Technology Co., Ltd.
Modelnummer:	DX-LWGYML

Gedetailleerde informatie

Plaats van herkomst:

China

Merknaam:

Wuxi Daoxin Technology Co., Ltd.

Modelnummer:

DX-LWGYML

Druk:

PN16-PN63

Uitgangssignaal:

4-20mA/RS485/HART

Gemiddeld:

Schone vloeibare lucht

Werktemperatuur:

-20 ~ +120 °C

Meetbereik:

< 1200 m3/h

Materiaal:

304,316L

NOMINALE DIAMETER:

DN6-DN200

Viscositeit:

5 tot en met 400 mpa.s.

Precisiteit:

0.5,1.0,1.5

Beschermingsklasse:

IP65

Markeren:

High Light

Markeren:

Micro-turbine-stroommeter

Stroommeter voor turbines van roestvrij staal

PN63 Stroommeter voor turbines van roestvrij staal

Handelsinformatie

Min. bestelaantal:

Verpakking Details:

karton, 50 cm*50 cm*100 cm

Levertijd:

2-5 werkdagen

Betalingscondities:

T/T, L/C, Western Union

Levering vermogen:

100+set+5

Productbeschrijving

PN16-PN63 Druk micro-turbine stroommeter Waterstroom sensor Gemakkelijke installatie

Productbeschrijving

De vloeistof stroomt door de turbinehulp waardoor een interne rotor draait en een elektrisch signaal wordt gegenereerd.Dit signaal wordt omgezet in technische eenheden (liter)Het systeem heeft de kenmerken, zoals hoge nauwkeurigheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid, hoge snelheid,goede herhaalbaarheid, gemakkelijke installatie/onderhoud, eenvoudige structuur, enz.

Productkenmerken

1De sensorroller heeft een speciaal legeringslager, dat slijtvast is en een lange precisiehoudtijd heeft.

2Eenvoudige en stevige structuur, gemakkelijk te demonteren en schoon te maken

3- Multi-punt niet-lineaire correctie, hoge precisie, gegevens uitzetten tot tien jaar

4. een verscheidenheid aan signaaluitgangen, geschikt voor verschillende gelegenheden

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 0

Werkingsbeginsel

De vortexstroommeter van het LUGB-type is een stroommeter die is ontworpen en vervaardigd op basis van de Karman-theorie van de relatie tussen de vortexgeneratie en de stroom.Het kan worden gebruikt om de stoomstroom te metenEen driehoekige kolom (vortex) wordt in de vloeistof geplaatst en achter het driehoekige prisma wordt afwisselend een regelmatige Karmanvortex gevormd.en de scheidsfrequentie van de scoring is evenredig met de stroomsnelheid ((V) van het gemeten mediumDaarom kan de doorstroming van de gemeten vloeistof worden berekend door het aantal wervelingen te detecteren door de sensorkop van de stroommeter,en het signaalverwerkingscircuit berekent de volume-stroom van het gemeten medium volgens het sensor diafragma.

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 1

Productkenmerken
1.Hoge nauwkeurigheid en goede herhaalbaarheid
2Het detectieelement is niet in contact met de vloeistof en de prestaties zijn stabiel en de betrouwbaarheid is hoog.
3Eenvoudige en stevige structuur, beweegbare onderdelen, betrouwbare werking voor een lange tijd
4.Groot meetbereik met een bereikverhouding van 1:10 (speciaal tot 15)
5.Het drukverlies is klein, ongeveer 1/4~1/2 van de openingstroommeter

Technische parameters

Metingsmedium:	Vloeistof, gas, verzadigde stoom, oververhitte stoom
Middelstroom:	Vloeistof 0,5 tot 7 m/s, gas 4 tot 40 m/s, stoom 7 tot 70 m/s
Genauigheidsniveau:	Vloeistof 1.0, gas 1.5, voeg type 2 in.5
Mogelijk meetbereik:	Reynolds getal is 5 * 103~7*108
Normaal meetbereik:	Reynolds getal is 2 * 104~7*106
Nominale diameter:	DN15~DN300 (pijplijntype, klem), DN150~DN2000 (inbrengtype of op maat)
Gemiddelde temperatuur:	-40 tot 80°C, gemiddelde temperatuur -40 tot 250°C, hoge temperatuur -40 tot 350°C
Nominale druk:	1.0~6.3MPa (>6.3 voor aanpassing)
Installatiemethode:	Flanktype, invoegtype, klemtype
Uitgangssignaal:	Spanningspuls: laag niveau ≤ 1V, hoog niveau ≥ 6V 2-draad systeem 4-20mA (met RS485, HART) Pulsfrequentie 0,1 tot 3000 Hz
Stroomvoorziening:	3 draad pulsautoutput 12V, 24VDC optioneel 2-draad stroomvoorziening 24VDC Lokale display type 3,6V lithium 7,5AH batterij, levensduur > 2 jaar
Beperking van de belasting:	500Ω (bij 24VDC)
Elektrische interface:	M20*1.5, 1/2" NPT
Karosseriemateriaal:	SS304, SS316L (of op maat)
Hoofdmateriaal:	Housing van gegoten aluminium, van roestvrij staal (of op maat)
Omgevingsomstandigheden:	Temperatuur -20~+60°C, relatieve luchtvochtigheid 5% ~ 90%
Beschermingsniveau:	IP65
Explosiebestendige kwaliteit:	ExdIIBT4Gb, ExdIIBT4Ga
