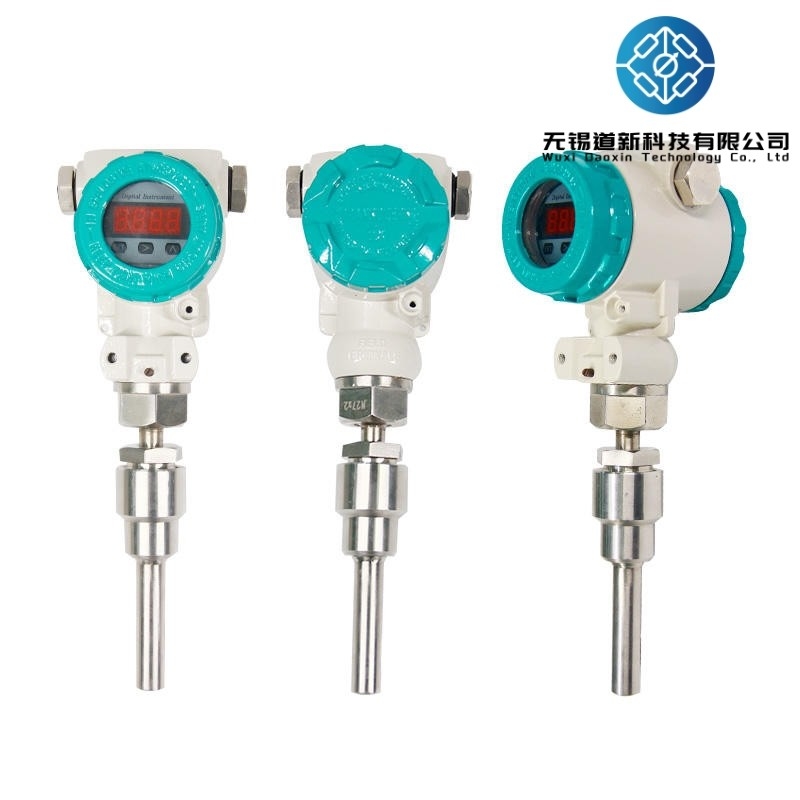

-200°C tot 1300°C Temperatuur sensor 4 20ma Uitgang RS485 RTD zender

Geïntegreerde zender voor temperatuurmeting met hoge prestaties voor verschillende industrieën

Overzicht

De geïntegreerde temperatuurzender is een veelgebruikt meetinstrument in de moderne industrie, dat in staat is om in realtime gemiddelde temperatuurveranderingen te meten en te controleren.Het geïntegreerde ontwerp van de temperatuurtransmitter verbetert de meetnauwkeurigheid en de betrouwbaarheid van het systeem om aan de behoeften van verschillende industrieën te voldoenDit product bestaat uit drie componenten: de temperatuursensor, de zender en het scherm.maakt gebruik van verschillende principes zoals thermocouples en weerstandsthermometersDe zender zet het elektrische signaal van de sensor om in een standaard stroom- of spanningssignaal en zendt het via kabels naar het display- of besturingsapparaat.Het display toont de gemeten temperatuur in realtime en maakt verdere gegevensverwerking en controle mogelijk.

Belangrijkste technische specificaties

Werkingsbeginsel

Een thermokoppel- of weerstandsthermometer sensor zet de gemeten temperatuur om in een elektrisch signaal, dat vervolgens naar de zender wordt verzonden.De zender bevat circuits voor nulregeling en thermocouplecompensatieNa nul aanpassing wordt het signaal ingevoerd in een operationele versterker voor signaalversterking.Het versterkte signaal wordt verwerkt door een V/I-omvormer en geeft uit als 4-20mA gelijkstroom (het lineariseringscircuit van de zender gebruikt twee feedbackmethodenVoor weerstandsthermometersensoren wordt voor de correctie positieve feedback gebruikt en voor thermocouplesensoren wordt voor de correctie een meersegment polyline-approximatiemethode gebruikt.Een ander pad verwerkt het signaal via een A/D-converter voordat het wordt weergegeven op de meter.

Kenmerken

Gezegeld met siliconenrubber of epoxyhars, waardoor het schokbestendig, vochtbestendig en geschikt is voor ruwe veldomgevingen;
Installeerd ter plaatse in de verbindingsbak van thermoparen of weerstandsthermometers, met rechtstreeks uitgaande signalen van 4-20mA en 0-10V.Dit bespaart niet alleen de kosten van dure compensatie draden, maar verbetert ook de anti-interferentie vermogen tijdens lange afstand signaaloverdracht;
thermocouple-zenders zijn voorzien van automatische temperatuurcompensatie bij koude;
Hoge nauwkeurigheid, laag stroomverbruik, breed werktemperatuurbereik, stabiele en betrouwbare werking.
