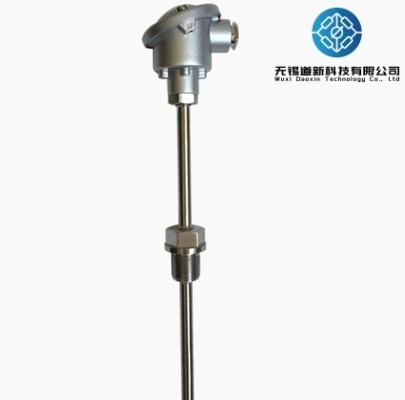

JUMO temperatuursensor JMYB JUMO Pt100 thermische weerstand 902023/10
24V JUMO Temperatuurtransmitter Sensor Pt100 roestvrij staal
1. Beschrijving van de JUMO-temperatuursensor JMYB JUMO Pt100 thermische weerstand 902023/10:
De thermische weerstand is de meest gebruikte temperatuurmelder in het midden- en laagtemperatuurgebied.De thermische weerstandsthermometrie is gebaseerd op het kenmerk dat de weerstandswaarde van metalen geleiders toeneemt met de temperatuurDe belangrijkste kenmerken zijn hoge meetnauwkeurigheid en stabiele prestaties.het wordt niet alleen op grote schaal gebruikt voor industriële temperatuurmetingen, maar ook tot een standaard benchmark.
Deze reeks thermische weerstandsthermometers wordt gebruikt voor het meten van de temperatuur van medium- en lage druk vloeibare of gasvormige media.De weerstandsthermometer is rechtstreeks met behulp van een draad verbonden met de procesinterfaceElektrische verbindingen worden gemaakt door middel van verbindingsblokken in een spatbestendige verbindingsdoos.Vervangbare sondes met veer en miniatuurontwerp zijn beschikbaar, evenals niet-uitwisselbare sondes. Afhankelijk van de werkelijke toepassing kunnen verschillende inzetdieptes, procesverbindingen of temperatuurgevoelige elementen worden geselecteerd.
| Model |
Afstuderen |
Temperatuurbereik |
Beschermingsbuis |
Reactietijd |
Specificatie |
| Φd |
L x l |
|
WRK
(verzamelen)
WRKK
(mineraal geïsoleerd)
|
K
(NiCr NiSi)
|
0~800°C
0~1000°C
0-1300°C
|
SS304
SS316
SS321
SS310S
GH3039
GH3030
GH747
Inconel 600
Inconel 601
Metalen van satellieten
met een breedte van niet meer dan 50 mm
KER 710 korundbuis
SIC-buis
SI3N2-buis
MoSi2 molybdeensilicide
|
< 150S
< 60S
|
0.5
1
2
3
4
6
8
10
12
16
25
30
|
50
100
150
200
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000
(
Gepersonaliseerd)
|
|
|
WRN
(verzamelen)
WRNK
(mineraal geïsoleerd)
|
N
(NiCrSi NiSi)
|
0~1050°C |
|
|
WRE
(verzamelen)
WREK
(mineraal geïsoleerd)
|
E(NiCr-Konstantan) |
0-600 |
|
|
WRJ
(verzamelen)
WRJK
(mineraal geïsoleerd)
|
J
(Fe-Konstantan)
|
0-600 |
|
|
|
WRT
(verzamelen)
WRTK
(mineraal geïsoleerd)
|
T
(Cu-Konstantan)
|
0-300 |
|
|
| |
|
|
|
|
|
|
|
|
2. Toepassing van JUMO temperatuursensor JMYB JUMO Pt100 thermische weerstand 902023/10:
◆ Machinerie-industrie, fabrieken en tanks
◆ Vervoertechniek
◆ Airconditioning en koelsysteem
◆ Buizen en vaten
◆ Energie- en elektriciteitsopwekkingstechnologie
◆ Chemische stoffen
3. JUMO temperatuursensor JMYB JUMO Pt100 thermische weerstand 902023/10 technische gegevens:
◆ Toepassingsbereik: -200°C +600°C
◆ Beschikbaar met Pt100, Pt500 of Pt1000
◆ Met vervangbare warmtebestendige splijt
◆ Een enkele of dubbele thermische weerstand kan worden geleverd
◆ Geïntegreerde temperatuurzender optie
◆ Verbindingsmodus: verbinding met twee, drie of vier draden
◆ Verbindingshoofdvorm B, BUZ, BUZH, Ex-d, Ex-i
Ten vierde, JUMO temperatuursensor JMYB JUMO Pt100 thermische weerstand 902023/10 zaken die aandacht nodig hebben:
1Bij opslag, installatie, gebruik en vervoer moet worden geprobeerd een botsing met de beschermbuis te vermijden en is het verboden de beschermbuis te buigen of te vervormen.
2. Tijdens de installatie is het ten strengste verboden de instrumentenhulsel te draaien.
3Het instrument dient normaal te werken bij een omgevingstemperatuur van -30°C/80°C.
4De temperatuur waaraan het instrument vaak werkt, kan 1/2 tot 3/4 van het schaalbereik bedragen.
5De lengte van de in het meetmedium ondergedompelde beschermingsbuis moet groter zijn dan de lengte van het temperatuurgevoelige element om de nauwkeurigheid van de meting te waarborgen.
6Gebruik niet voor middelmatige meting in open verpakkingen.
7Let op de inspectie tijdens het gebruik, de tijd is ongeveer 6 maanden.
