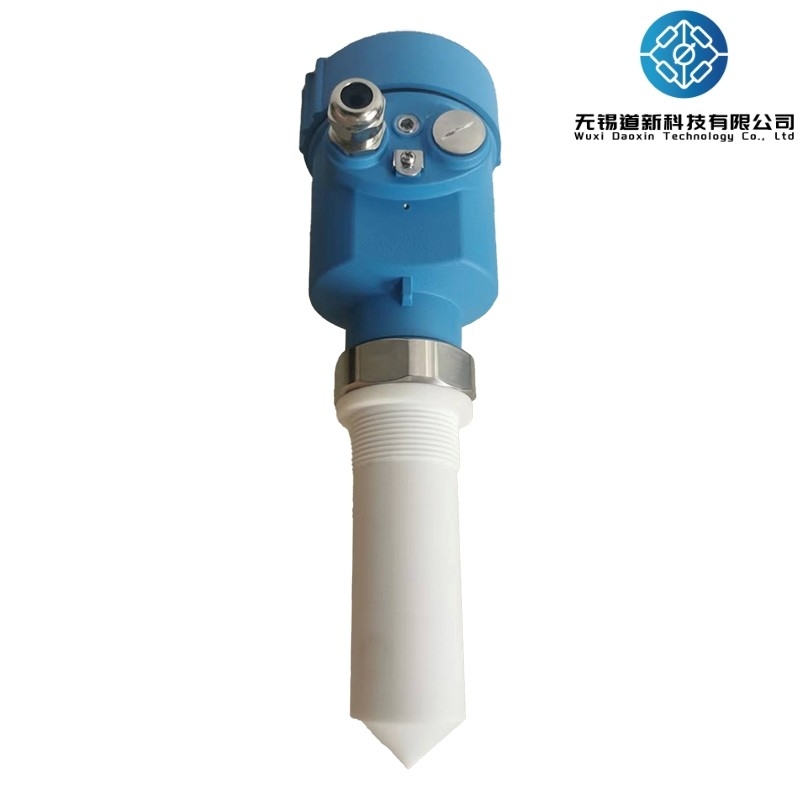

80G Radar Level Meter Liquid Level Instrument Series voor de waterbehandeling

Overzicht

De 80G Ultra-High Frequency Radar Level Meter werkt in het bereik van 76-81 GHz met behulp van Frequency Modulated Continuous Wave (FMCW) radartechnologie, die zowel vier- als twee-draadtoepassingen ondersteunt.Het is beschikbaar in verschillende specificaties, met een maximaal bereik van maximaal 120 meter en een minimale blinde vlek van slechts 5 cm. Vanwege de hogere bedrijfsfrequentie en de kortere golflengte is het bijzonder geschikt voor vaste toepassingen.Het apparaat werkt door elektromagnetische golven door een lens te verzenden en te ontvangenHet biedt voordelen in zeer stofrijke en extreme temperatuuromgevingen (tot +200°C).en additieven in verschillende industriële sectorenHet apparaat kan eenvoudig worden geïnstalleerd met behulp van flenzen of draadverbindingen.

Belangrijkste technische specificaties

Werkingsbeginsel

De 80G Radar Level Meter maakt gebruik van Frequency Modulated Continuous Wave (FMCW) technologie.met de frequentie van het radarsignaal lineair toenemendHet verzonden radarsignaal wordt, nadat het door het medium is gereflecteerd, door dezelfde antenne ontvangen.het frequentieverschil tussen het verzonden en het ontvangen signaal is recht evenredig met de gemeten afstandHet signaal van het frequentieverschil wordt verwerkt met behulp van Fast Fourier Transform (FFT) om het spectrum van de gereflecteerde echo te verkrijgen, dat vervolgens wordt gebruikt om de afstand tot het doelobject te berekenen.

Kenmerken

Hoge meetnauwkeurigheid tot ±1 mm, met een minimale blinde zone van 0,05 m
Een kleinere antenne, geschikt voor een breder scala aan bedrijfsomstandigheden
Verschillende lensantennes zorgen voor een kleinere emissiehoek en meer geconcentreerde energie,resulteert in sterkere echosignalen en een hogere betrouwbaarheid onder vergelijkbare omstandigheden in vergelijking met andere radarproducten
Verbeterde penetratiemogelijkheden zorgen voor een normale werking, zelfs bij hechting en condensatie
Een groter dynamisch signaalbereik, waardoor stabielere metingen voor media met lage dielectrische constanten mogelijk zijn
