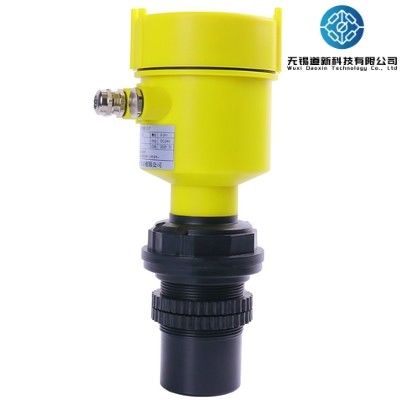

ABS Ultrasonic Level Meter 4-20mA RS485 Ultrasonic Level Gauge

ABS ultrasone niveaumeter

Ultrasone niveaumeter
De ultrasone niveaumeter is een digitale niveaumeter die wordt bestuurd door een microprocessor.De geluidsgolf wordt door het vloeistofoppervlak gereflecteerd en vervolgens door dezelfde sensor ontvangenHet wordt omgezet in een elektrisch signaal door een piezo-elektrisch kristal.De tijd tussen de transmissie en ontvangst van de geluidsgolf wordt gebruikt om de sensor te berekenen aan de maat de afstand tot het oppervlak van de vloeistofDoor de niet-contactmeting is het meetmedium vrijwel onbeperkt en kan het op grote schaal worden gebruikt voor het meten van de hoogte van verschillende vloeibare en vaste materialen.

Inleiding van het product
Een ultrasone niveaumeter is een bewakingsinstrument voor het meten van vloeistofhoogte, tankhoogte en materiaallocatie.Het twee-draad systeem is: stroomvoorziening en signaaluitgang worden gedeeld; het driedraden systeem is: stroomvoorziening en signaaluitgang zijn onafhankelijk van elkaar.de negatieve aansluiting van de voeding en de negatieve aansluiting van het signaaluitvoer delen een kerndraad; het vierdraadstelsel is: wanneer er een stroomtoevoer van 220 V wisselstroom of een stroomtoevoer van 24 V gelijkstroom wordt gebruikt en het stroomtoevoercircuit en het signaaluitgangscircuit volledig moeten zijn geïsoleerd,één kern moet worden gebruiktEen 4-kernkabel. DC of AC stroomvoorziening, met 4~20mADC, hoge en lage schakeluitgang.
Anticorrosieve ultrasone niveaugeur
Anticorrosieve ultrasone niveaugeur
Bereik: 0-60 meter, verschillende vormen zijn beschikbaar, geschikt voor verschillende corrosieve en chemische gelegenheden, hoge precisie, signaaluitgang op afstand, PLC-systeemmonitoring.
De ultrasone niveaumeter bestaat uit drie delen: de ultrasone omvormer (sonde), het aandrijfscircuit (module) en de elektronische vloeibare kristal display module.

Intelligente akoestische echo wordt geanalyseerd

Intelligente akoestische technologie kan worden gebruikt om de intelligente echo te analyseren, zonder enige debugging en andere speciale stappen, deze technologie heeft de functie van dynamisch denken, dynamische analyse.Maak de nauwkeurigheid van het instrument, de precisie van het niveau aanzienlijk verbeteren bereikte 0,5%, kan allerlei soorten van interferentie golf.

Detail

Hoogwaardige transparante beschermende bekleding

Duidelijke, intuïtieve waarnemingsgegevens, waterdicht en stofdicht ontwerp, effectief beschermen van de interne bedrading

Beschermende elektrische interface.

Gebruik ABS-technisch kunststofmateriaal, slagvast, verouderingsvast, bestand tegen hoge en lage temperaturen, lange levensduur.

Hoogwaardige afdichting

Installeerd binnen hebben spoel schokbescherming, stabiliteit algehele afdichting vermogen

Hoogwaardig sondeontwerp

Gebruik gesloten sonde, fysieke afdichting goed, het beschermen van het interne circuit

Productgrootte

Specificatie

Werkingsbeginsel
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backDe weerspiegelde echo wordt door de transducer ontvangen en omgezet in een elektrisch signaal.Het is evenredig met de afstand van de geluidsgolf tot het oppervlak van het object.De relatie tussen de transmissieafstand van de geluidsgolf S en de geluidssnelheid C en de geluidstransmissietijd T kan worden uitgedrukt met de formule: S=C×T/2.
Omdat de overgedragen ultrasone puls een bepaalde breedte heeft, overlappen de gereflecteerde golf en de overgedragen golf in een klein gebied dicht bij de transducer.die niet kunnen worden geïdentificeerd en de afstandswaarde niet kan worden gemetenDit gebied wordt de meetdoodzone genoemd. De grootte van de blinde zone is gerelateerd aan het model van de ultrasone niveaumeter.
Als de ultrasoongolven een medium met een groot verschil in dichtheid tegenover de lucht tegenkomen, zullen ze reflecteren.en de gereflecteerde golven zullen worden ontvangen door het deel van de sondeDe afstand van de sonde tot het oppervlak van de vloeistof (voorwerp) is evenredig met de tijd die de ultrasone golven doorlopen:
Afstand [m] = tijd × geluidssnelheid/2 [m]
De temperatuurcompensatieformule van de geluidssnelheid: omgevingsgeluidssnelheid = 331,5 + 0,6 × temperatuur

Voorwaarden van de locatie
In een van de volgende situaties, let op:
Vloeibaar/vast met schuim
Er zijn sterke spanning, sterke stroom, sterke elektromagnetische interferentie rond, probeer hoge spanning, hoge stroom en sterke elektromagnetische interferentie te vermijden
Sterke wind en directe zon
Sterke trillingen
Plaatsen met zeer vluchtige vloeistoffen en grote hoeveelheden waterdamp
Makkelijk kristalliserende vloeistof
Wanneer u de bovengenoemde veldomgeving tegenkomt, moet u ervoor kiezen deze voorzichtig te gebruiken, de nauwkeurigheid van de gemeten waarde zal verminderen en de gegevens kunnen onstabiel zijn.het wordt niet aanbevolen om een ultrasone niveaumeter te gebruiken om.

Toepassingsgebied
Water- en rioolwaterzuivering: pompruimte, verzamelput, biochemische reactietank, sedimentatietank, enz.
Elektriciteit, mijnen: mortel zwembad, kolenstolling zwembad, waterbehandeling, enz.
